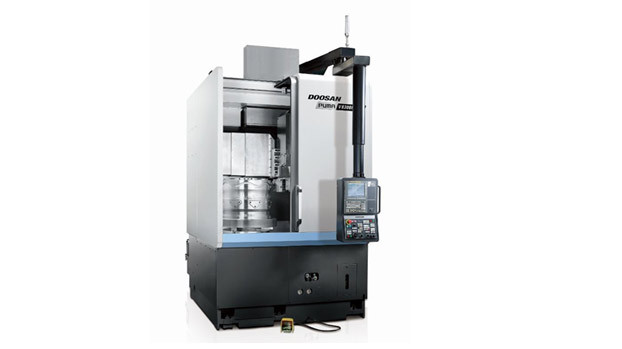

[韓國首爾]全新 PUMA V8300 系列是一款高效立式車削中心,可提供同級產品中最大的工作區。
該 PUMA V8300 系列共有六款型號(PUMA V8300R、PUMA V8300L、PUMA V8300MR、PUMA V8300ML、雙主軸 PUMA V8300-2SP 和 PUMA V8300M-2SP),配備更大工作區,更高效并且提高了用戶便利性。 該新型 PUMA V8300 系列的設計采用斗山的尖端技術,最大車削直徑和車削長度分別達到 830mm 和 750mm,并且有左(L)、右(R)手版本可供選購。
工作區更大
該 PUMA V8300 系列提供 15 英寸立式車削中心級別的最大工作區,最大車削直徑可達 830mm。 標配一個 15 英寸卡盤,可選 18/21/24 英寸卡盤,該全新系列憑借 750mm 的最大工件高度和 740mm 的刀座鞍回轉,實現工作區最大化。 此外,該新型車削中心的設計可兼容系統自動化裝置側面的 800mm 寬自動門(可選)。
卓越的高生產力
該 PUMA V8300 系列是新一代立式車削中心,采用斗山尖端技術,可提供卓越的生產力。 采用標準50HP(可選60HP)高功率主軸電機和立柱整體式箱式導軌結構,可確保重型、穩定、可靠的車削性能。 高可靠性、伺服驅動的刀塔可在長時加工期間保持高精度,同時,X軸光柵尺(可選)保證高加工精度。 除標配 12 頭刀架外,用戶可以選擇位置數(8 和 10)和伺服雙面刀具,以實現更高的生產力。 該系列產品的主軸轉速最高達到 2000 rpm ,并且扭矩最大可達 2766 N.m。
人體工學設計,方便用戶使用
該 PUMA V8300 系列采用傾斜式床身設計并改進了沖洗功能,可使切屑處理更加順暢,操作面板采用人體工學設計,使用戶使用更加方便。 操作面板還可調節高度、移動和轉動。 操作面板的屏幕顯示包括刀具編號在內的實時信息,并且有助于操作人員在手動操作期間專注于工作區,從而防止操作失誤。
項目 | 說明 | 單位 | PUMA V8300R/ L | PUMA V8300MR/ ML |
---|---|---|---|---|
加工能力 | 最大車削直徑 | mm | ?830 | |
最大車削長度 | mm | 750 | ||
卡盤尺寸 | inch | 15{18 /21/ 24} | ||
行程 | X / Z 軸行程距離 | mm | 495 / 780 | |
X / Z 軸快速進給速率 | m/min | 20 / 20 | ||
主軸 | 主軸最大轉速 | rpm | 2000 | |
主軸電機功率 (30 min/連續) |
kW | 37 / 30 | ||
主軸軸承內徑 | mm | ?160 | ||
刀塔 | 刀位數量 | 把 | 12{8 / 10} | 12 |
NC 系統 | - | - | 0iTF |
