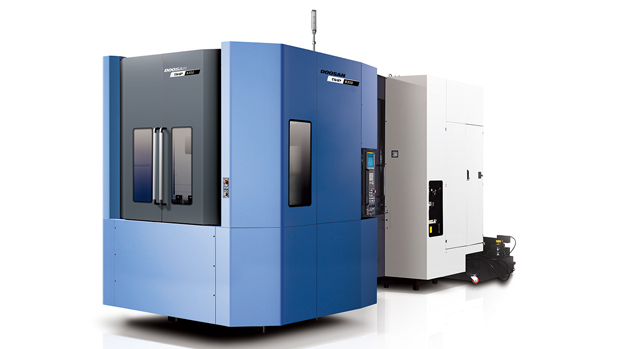

– BT50級線軌高生產性臥加,高速移動速度60M/min
– 高扭矩的主軸(45KW,600N,m)。
– 一體式床身結構更便于安裝,同時也能實現在長時間加工下,保障完全“無泄漏”
– 標準配備伺服ATC和伺服APC,可實現無人化自動化生產線 (LPS,MPS系統)。
– 為了應對多樣化的自動化生產線,開發生產單托盤NHP 5550S
分類 | 單位 | NHP 5550 | NHP 6350 | NHP 5550 S |
---|---|---|---|---|
最大工件大小 | mm | Φ800x1000 | Φ1050x1350 | Φ800x1100 |
軸向行程 : X/Y/Z | mm | 800/750/850 | 1050/900/1000 | 800/750/750 |
快速進給速度 : X/Y/Z | m/min | 60/60/60 | 60/60/60 | 60/60/60 |
工作臺尺寸, 最大載荷 | mm, kg | 2-500x500, 800 | 2-630x1500, 800 | 500x600, 800 |
最大主軸電機功率 | kW | 45{選項 37} | 45{選項 37} | 45{選項 37} |
最高主軸轉速 | r/min | 10000{選項 6000, 15000} | 10000{選項 6000, 15000} | 10000{選項 6000, 15000} |
主軸最大扭矩 | N·m | 600{選項809, 398} | 600{選項809, 398} | 600{選項809, 398} |
刀具存儲容量 | - | 40{選項: POT 型 60, 鏈子90,120,150}ea | 40{選項: POT 型 60, 鏈子90,120,150}ea | 40{選項: POT 型 60}ea |
刀柄 | - | MAS403 BT50 | MAS403 BT50 | MAS403 BT50 |
控制系統 | - | FANUC 31i 系統 | FANUC 31i 系統 | FANUC 0i MF |
* 功能與配置根據產品規格可能會有所調整。
